نظام اللحام الطائر

جهاز قياس الجلفانومتر الطائر IntelliWELD II FT3D

3K نظام لحام ليزر الجلفانومتر الطائر ثلاثي الأبعاد الجديد المتطور.

يستخدم بشكل أساسي في لحام الليزر لبطاريات الطاقة الجديدة، ولحام الليزر لأجزاء أشباه الموصلات، وما إلى ذلك.

في الوقت الحاضر، يتم استخدام نظام اللحام بشكل رئيسي في مصانع بطاريات الليثيوم المحلية واسعة النطاق.

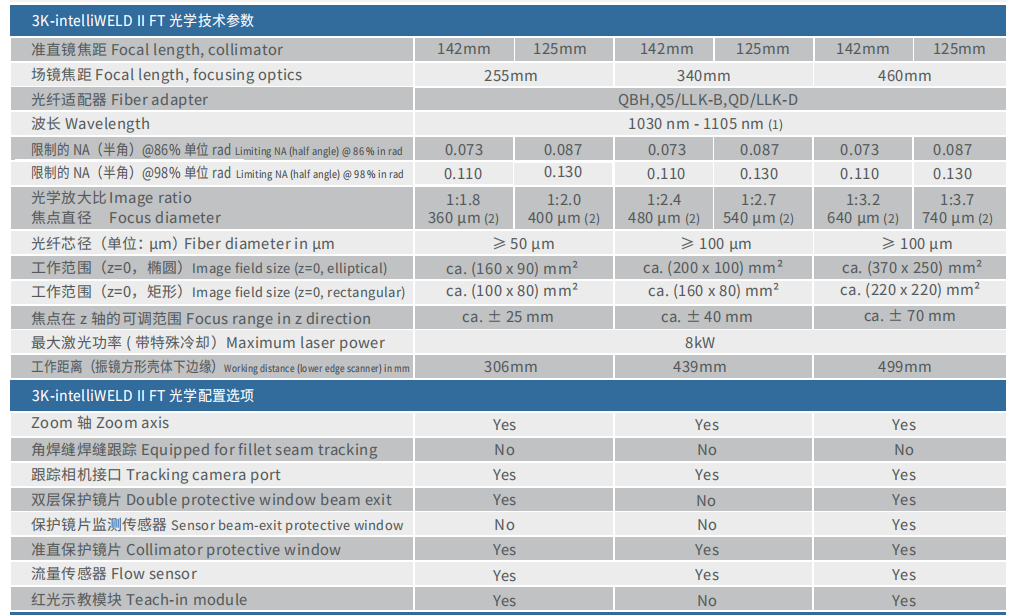

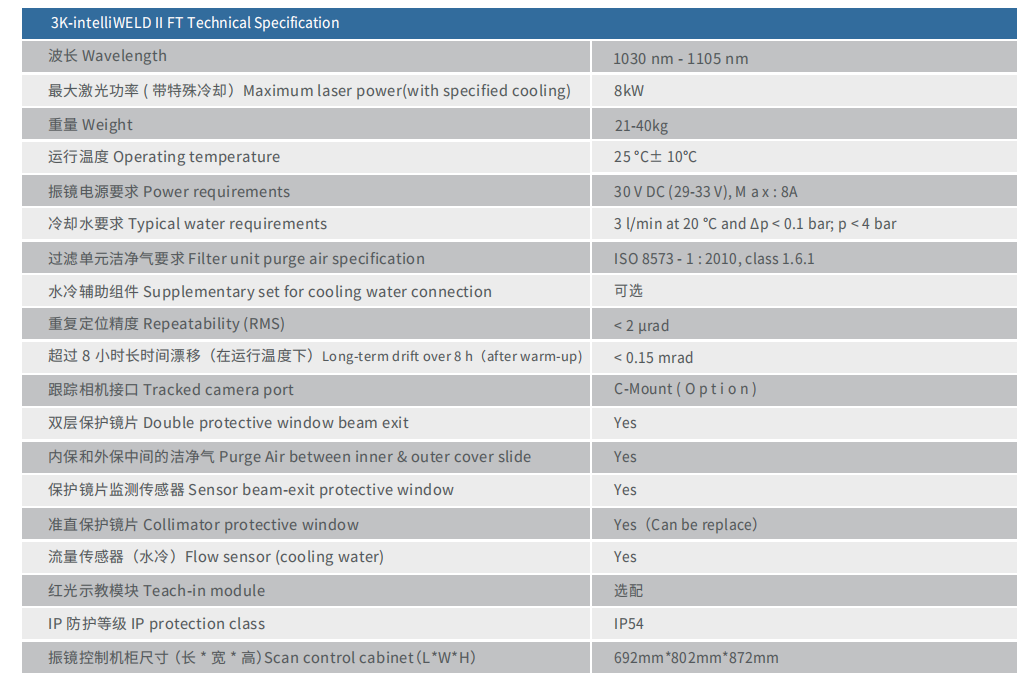

هذا النظام اللحامي المزود بمقياس الجلفانومتر ثلاثي الأبعاد Scanlab intelliWELD مناسب لمختلف مجالات تطبيقات اللحام. البصريات مناسبة لمصادر الليزر حتى 8 كيلو وات.

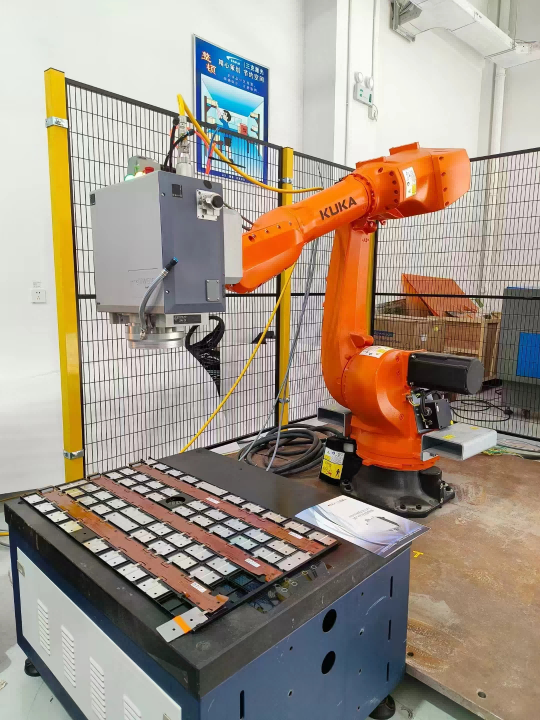

يمكن استخدام الماسحات الضوئية ثلاثية الأبعاد من intelliWELD مع مصادر الليزر التي تصل قدرتها إلى 8 كيلو وات، سواء كانت أقراصًا أو أليافًا. ويمكن تركيب مقياس الجلفانومتر ثلاثي الأبعاد من intelliWELD مباشرة على الروبوت الصناعي عبر شفة.

يمكن تركيب مرايا المسح ثلاثي الأبعاد intelliWELD مباشرة على الروبوتات الصناعية أو أنظمة المحاور الخطية أو أنظمة التشغيل الصغيرة.

يمكن تركيب الماسح الضوئي ثلاثي الأبعاد intelliWELD مباشرة على الروبوتات الصناعية أو أنظمة المحاور الخطية أو أنظمة التشغيل الصغيرة، ويوجه الليزر الموضعي بكفاءة وسرعة على طول مسار محدد مسبقًا وقابل للبرمجة ببساطة.

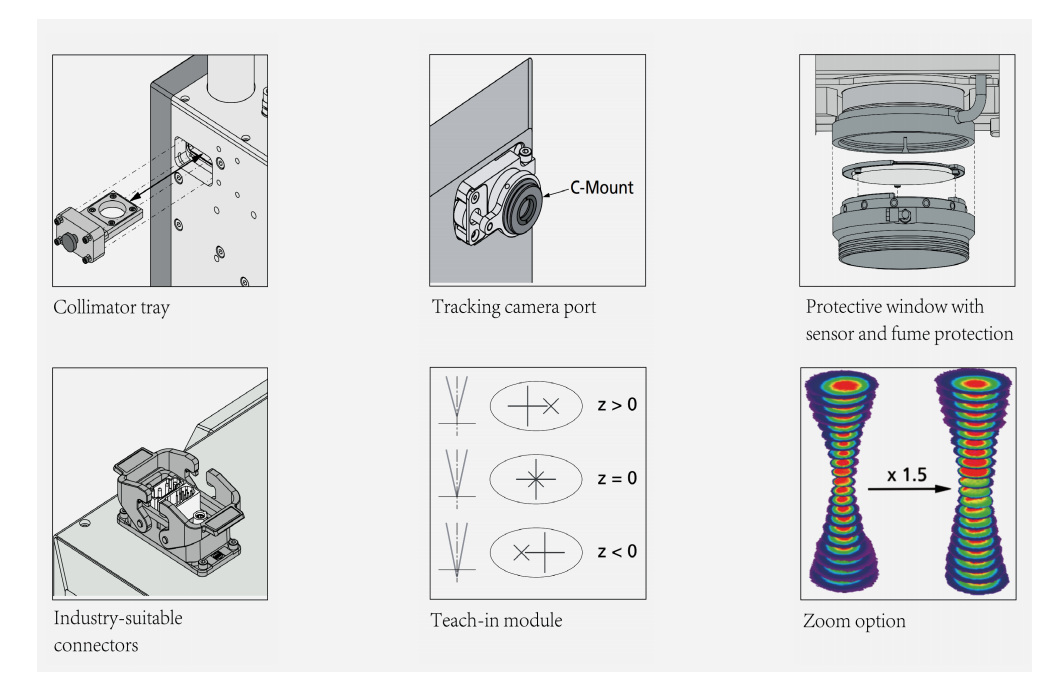

يمكن تركيب أحدث أجهزة المسح الضوئي ثلاثية الأبعاد من intelliWELD مباشرة على الروبوتات الصناعية أو أنظمة المحور الخطي أو أنظمة التصنيع الصغيرة عبر شفة. يتضمن أحدث جهاز intelliWELD IIFT 3D نظام تركيز متكامل (خاصة في حالة اللحام بالطبقة، حيث يسمح حجم التركيز المتغير بتعديل مرن لعرض خط اللحام).

يتضمن أحدث إصدار من intelliWELD IIFT 3D نظام تكبير مدمج (مناسب بشكل خاص لحالات اللحام المكدس، حيث يتيح حجم التركيز المتغير إمكانية التعديل المرن لعرض خط اللحام).

عند دمجه مع لوحة التحكم RTC5، يكون نظام الجلفانومتر ثلاثي الأبعاد IntelliWELD قادرًا على تمكين تقنية iDRIVE الرقمية بالكامل من SCANLAB. عند دمجه مع لوحة التحكم RTC5، يكون نظام الجلفانومتر ثلاثي الأبعاد IntelliWELD قادرًا على تمكين تقنية iDRIVE الرقمية بالكامل من SCANLAB.

تدمج لوحة التحكم RTC5 تصميمًا آمنًا وميزات توسعة إضافية لتوفير حل كامل لسلامة الليزر والعمليات. تتمتع تقنية iDRIVE بالقدرة على توفير حل كامل لسلامة الليزر والعمليات.

تتيح تقنية iDRIVE مراقبة جميع المعلمات الحرجة لنظام الجلفانومتر والتحكم فيها في الوقت الفعلي، مثل الحماية القابلة للاستبدال.

تتيح تقنية iDRIVE مراقبة جميع المعلمات الحرجة لنظام الجلفانومتر في الوقت الفعلي، مثل درجة حرارة المرايا الواقية القابلة للاستبدال أو مدخل التجميع.

يدعم نظام التحكم في الجلفانومتر (نظام مزامنة الروبوت) وظائف intelliWELD 3D وربط الروبوت بشكل مثالي.

المزامنة ثلاثية الأبعاد والروبوت. يمكن التحكم في نظام الليزر الكامل (الروبوت، مصدر الليزر، intelliWELD 3D) مركزيًا (الروبوت، مصدر الليزر، intelliWELD والأجهزة الطرفية الأخرى).

تسمح الإشارات المتشابكة المتكاملة بالتحكم في نظام الجلفانومتر بشكل مستقل عن الروبوت.

تسمح الإشارات المتشابكة المتكاملة بدمج نظام الجلفانومتر في حلقة الأمان بشكل مستقل عن البرنامج. البساطة

إن التطبيق البسيط للنظام يجعل عملية اللحام بأكملها أكثر كفاءة وسهولة.

يتجنب نظام الجلفانومتر ثلاثي الأبعاد intelliWELD عملية تحديد موضع جهاز الحركة ومساره بشكل متكرر، وهو ما يستغرق وقتًا طويلاً.

بفضل نظام المرآة ثلاثية الأبعاد intelliWELD 3D، الذي يقلل من مسار جهاز الحركة والوقت الضائع في التموضع المتكرر، فإنه يسرع عملية اللحام الإجمالية بشكل كبير ويقلل الوقت بين طبقات اللحام ويقلل الوقت المستغرق للانتقال بين طبقات اللحام إلى مستوى الملي ثانية. كما يتم تحسين معدل استخدام الليزر بشكل كبير، مما يؤدي إلى زيادة الإنتاجية.
